 瑞馬燃氣壁掛爐

瑞馬燃氣壁掛爐產品介紹

瑞馬燃氣壁掛爐是以燃氣為能源，與外部終端散熱設備（地暖、散熱器、空調風機盤管）配套使用，為家庭提供供暖及衛生熱水的專用供熱設備。可提供20KW/24KW/28KW/32KW/40KW的衛生熱水與供暖負荷，可供調節的范圍在30%~100%之間，可滿足130m²/160 m²/200 m²//260 m²//300 m²房屋面積內的供暖需求（此供暖面積數值僅供參考，實際供暖面積與當地氣溫及建筑保濕情況有關）或10(L/min)/ 12(L/min) /14(L/min)/ 16(L/min)/ 20(L/min)的大流量熱水，可同時滿足多點衛生熱水的需求。

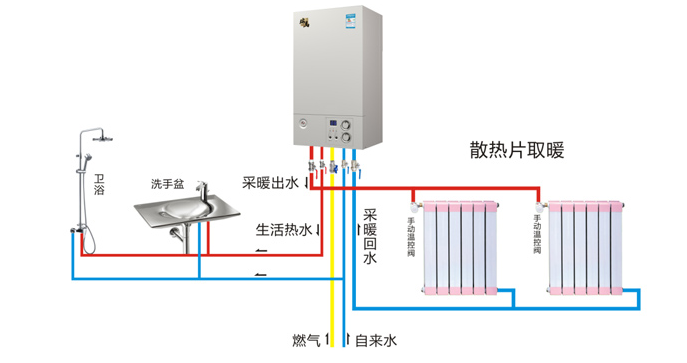

（瑞馬燃氣壁掛爐配套散熱器系統圖）

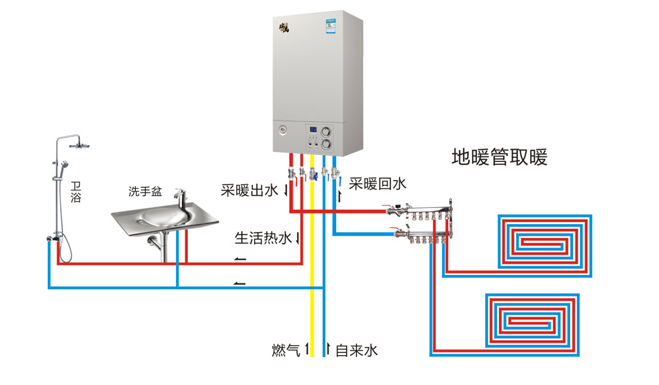

（瑞馬燃氣壁掛爐配套地暖系統圖）

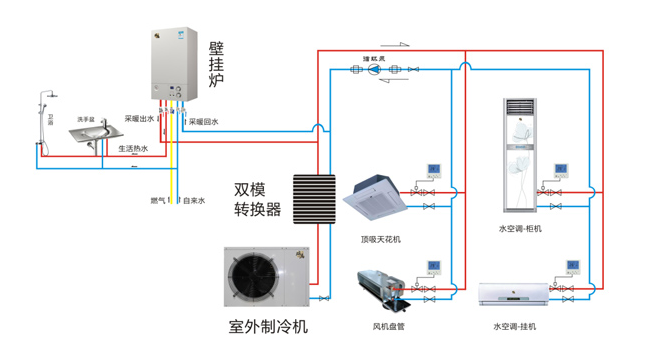

（瑞馬燃氣壁掛爐配套空調風機盤管系統圖）

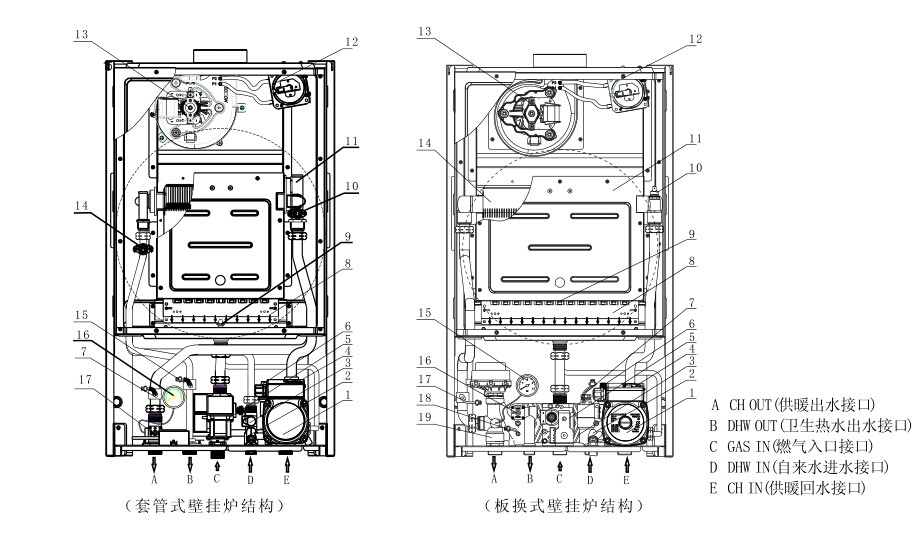

瑞馬壁掛爐產品結構及部件名稱

套管式壁掛爐的部件名稱

  板換式壁掛爐的部件名稱

瑞馬燃氣壁掛爐產品主要技術特性：

u 供暖出水溫度和衛生熱水出水溫度數字化顯示；

u 自我故障診斷功能，并顯示相應的故障代碼；

u 比例式調節燃燒火焰，可根據房間熱負荷需求變化相應自動調節火焰的大小，實現供暖水和衛生熱水溫度恒定的自動變頻控制；

u 電離子火焰監控裝置可實現在火焰熄滅的情況下，立即切斷燃氣供應；

u 供暖和衛生熱水為各自獨立的兩套系統，可以自由進行切換；

u 采用密閉式微負壓燃燒，燃燒所需空氣的吸入和廢氣的排出與用戶的居住環境完全隔離，煙氣不會泄露到室內而污染室內空氣；

u 極限溫度保護，可防止壁掛爐局部過熱而損壞設備；

u 自動旁通功能可保證，在管道堵塞時通過自動旁通將換熱器內所需回水流量補足，避免系統干燒從而保護壁掛爐能夠正常運行；

u 3bar(1bar=1kgf/ cm²=0.1MPa)安全閥保護，防止系統管路壓力過高；

u 風壓開關可檢測當壁掛爐煙道堵塞或有倒風情況發生時，火焰自動熄滅，并顯示故障代碼，以確保壁掛爐燃燒安全。

u 低水壓保護能夠保證壁掛爐供暖系統在缺水或水壓力不足的情況下壁掛爐不點火；

u 三分鐘延時功能，可防止壁掛爐因頻繁啟動而降低產品的壽命；

u 防抱死功能，在壁掛爐連續停止運行21小時后，會自動運行水泵1分鐘；

u 兩級防凍功能（必須的水、電、氣都具備并處于連通狀態時），能夠有效防止系統結冰而損壞設備。
